Аппарат теплообменный пластинчатый разборный Ридан НН 210 (Ду 400 мм)
Нажмите чтобы увеличить
Ридан НН 210 — теплообменник c Ду 400 мм. Назначение — обмен тепловой энергией между двумя веществами. Конверсия теплом происходит без смешивания сред.
Применение: большая энергетика, химические, пищевые, нефтяные, морские производства. Детальную информацию по габаритам и материалам исполнения смотрите ниже. Собирается из импортных комплектующих марки Sondex.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

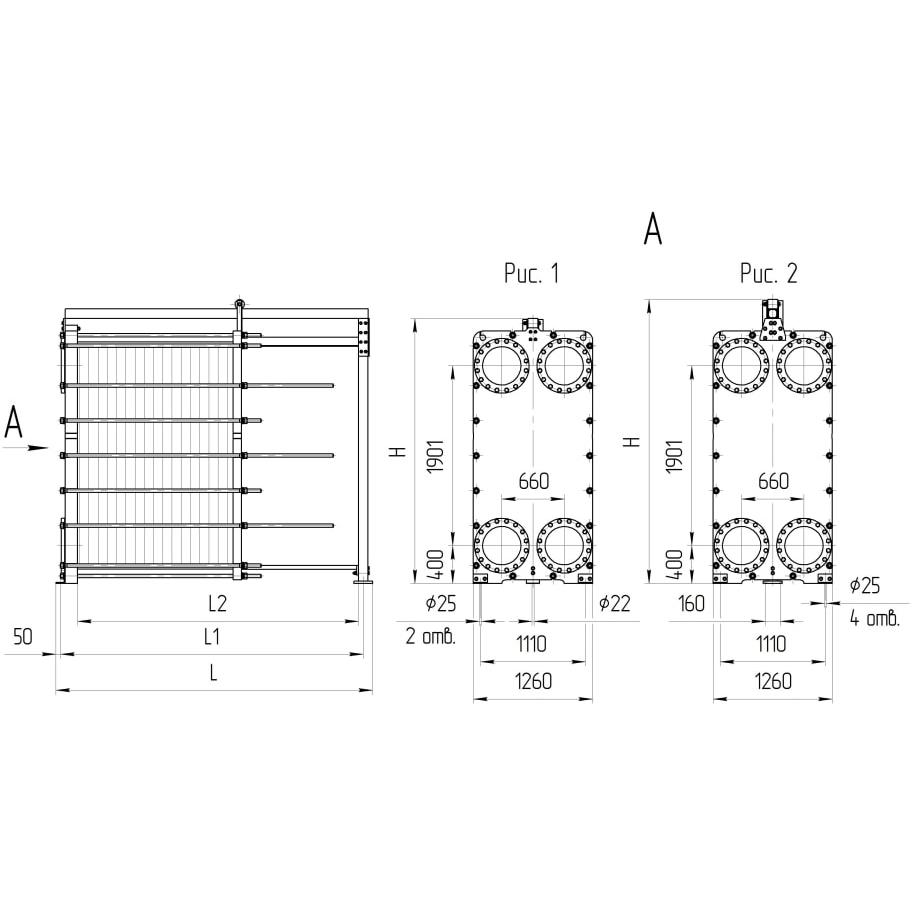

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №210 | 1 | 1285 | 1205 | 1000 | М36 | 18 | 11-95 | 5050 | ||
| 2 | 1785 | 1705 | 1500 | М36 | 18 | 96-179 | 5910 | |||
| 3 | 2285 | 2205 | 2000 | М36 | 18 | 180-262 | 6750 | |||
| 4 | 2785 | 2705 | 2500 | М36 | 18 | 263-345 | 7600 | |||
| 5 | 3350 | 3200 | 3000 | М36 | 18 | 346-429 | 8630 | |||
| 6 | 4350 | 4200 | 4000 | М36 | 18 | 430-595 | 10330 | |||
| 7 | 5375 | 5225 | 5000 | М36 | 18 | 596-762 | 12360 | |||
| 8 | 6375 | 6225 | 6000 | М36 | 18 | 763-929 | 14170 | |||
| Размер H: рамы №1-№4 — 2800 мм, рамы №5-№6 — 3000 мм, рамы №7-№8 — 3200 мм.
Рис. 1 — рамы №1-№4, Рис. 2 — рамы №5-№8. |
||||||||||
Стоимость
Цена (от 1 252 210 Р) указана для примера.
Ридан НН 210 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
